Foto | N.º de Parte del Fabricante | Disponibilidad | Cantidad | Hoja de Datos | Serie | Paquete/Caja | Embalaje | Estado del producto | Voltaje - Estado apagado | Voltaje - Disparador de compuerta (Vgt) (máx.) | Corriente - Disparador de compuerta (Igt) (máx.) | Voltaje - Estado encendido (Vtm) (máx.) | Corriente - Estado encendido (It (AV)) (máx.) | Corriente - Estado encendido (It (RMS)) (máx.) | Corriente: retención (Ih) (Máx.) | Corriente - Estado apagado (máx.) | Corriente - Sobretensión no repetitiva de 50, 60 Hz (Itsm) | Tipo de SCR | Temperatura de funcionamiento | Grado | Calificación | Tipo de montaje | Proveedor Dispositivo Paquete |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
TN4050HP-12GY-TR1200 V, 40 A AUTOMOTIVE GRADE SC |
612 |
|
![]() Tabla de datos |
- | TO-263-3, D2PAK (2 Leads + Tab), TO-263AB | Tape & Reel (TR) | Active | 1.2 kV | 1.3 V | 50 mA | 1.55 V | 25 A | 40 A | 100 mA | 5 µA | 400A, 440A | Standard Recovery | -40°C ~ 150°C (TJ) | Automotive | AEC-Q101 | Surface Mount | D2PAK |
![]() |
VS-25TTS08FP-M3SCR 800V 25A TO220AB FP |
2,335 |
|
![]() Tabla de datos |
- | TO-220-3 Full Pack | Tube | Active | 800 V | 2 V | 45 mA | 1.25 V | 16 A | 25 A | 150 mA | 500 µA | 270A @ 50Hz | Standard Recovery | -40°C ~ 125°C | - | - | Through Hole | TO-220AB Full-Pak |
|
CLA40E1200NPZ-TUBSCR 1.2KV 63A TO263 |
791 |
|
![]() Tabla de datos |
CLA40E1200NPZ | TO-263-3, D2PAK (2 Leads + Tab), TO-263AB | Tube | Active | 1.2 kV | 1.7 V | 35 mA | 1.3 V | 40 A | 63 A | 70 mA | - | 520A, 560A | Standard Recovery | -40°C ~ 150°C (TJ) | - | - | Surface Mount | TO-263HV |
![]() |
VS-40TPS12LHM3SCR 1.2KV 55A TO247AD |
648 |
|
![]() Tabla de datos |
- | TO-247-3 | Tube | Active | 1.2 kV | 1.7 V | 150 mA | 1.85 V | 35 A | 55 A | 300 mA | 500 µA | 600A @ 50Hz | Standard Recovery | -40°C ~ 125°C (TJ) | Automotive | AEC-Q101 | Through Hole | TO-247AD |
![]() |
VS-40TPS16LHM3SCR 1.6KV 55A TO247AD |
480 |
|
![]() Tabla de datos |
- | TO-247-3 | Tube | Active | 1.6 kV | 2.5 V | 150 mA | 1.92 V | 35 A | 55 A | 300 mA | 500 µA | 500A @ 50Hz | Standard Recovery | -40°C ~ 125°C (TJ) | Automotive | AEC-Q101 | Through Hole | TO-247AD |
![]() |
TN3050H-12GY-TRSCR 1.2KV 30A D2PAK |
983 |
|
![]() Tabla de datos |
ECOPACK®1 | TO-263-3, D2PAK (2 Leads + Tab), TO-263AB | Tape & Reel (TR) | Active | 1.2 kV | 1.3 V | 50 mA | 1.65 V | 19 A | 30 A | 100 mA | 5 µA | 300A, 330A | Sensitive Gate | -40°C ~ 150°C (TJ) | Automotive | AEC-Q101 | Surface Mount | D2PAK |
|
CS19-12HO1S-TRLSCR 1.2KV 29A TO263 |
644 |
|
![]() Tabla de datos |
- | TO-263-3, D2PAK (2 Leads + Tab), TO-263AB | Tape & Reel (TR) | Active | 1.2 kV | 1.5 V | 28 mA | 1.6 V | 19 A | 29 A | 50 mA | 5 mA | 160A, 180A | Standard Recovery | -40°C ~ 125°C | - | - | Surface Mount | TO-263AA |
![]() |
CS45-16IO1RSCR 1.6KV 75A ISOPLUS247 |
172 |
|
![]() Tabla de datos |
- | TO-247-3 | Tube | Active | 1.6 kV | 1.5 V | 100 mA | 1.64 V | 48 A | 75 A | 100 mA | 5 mA | 520A, 560A | Standard Recovery | -40°C ~ 140°C | - | - | Through Hole | ISOPLUS247™ |
![]() |
TN6050-12PISCR 1.2KV 60A TOP3 |
437 |
|
![]() Tabla de datos |
ECOPACK®2 | TOP-3 | Tube | Active | 1.2 kV | 1.3 V | 50 mA | 1.75 V | 38 A | 60 A | 100 mA | 10 µA | 700A, 763A | Standard Recovery | -40°C ~ 125°C (TJ) | - | - | Through Hole | TOP3 |
![]() |
S4055MTPSCR 400V 55A TO218 |
177 |
|
![]() Tabla de datos |
- | TO-218-3, TO-218AC | Tube | Active | 400 V | 1.5 V | 40 mA | 1.8 V | 35 A | 55 A | 60 mA | 10 µA | 550A, 650A | Standard Recovery | -40°C ~ 125°C | - | - | Through Hole | TO-218 Non-Isolated Tab |
![]() |
VS-40TPS12-M3SCR 1.2KV 55A TO247AC |
787 |
|
![]() Tabla de datos |
- | TO-247-3 | Tube | Active | 1.2 kV | 2.5 V | 150 mA | 1.85 V | 35 A | 55 A | 200 mA | 500 µA | 500A @ 50Hz | Standard Recovery | -40°C ~ 125°C | - | - | Through Hole | TO-247AC |
|
CS30-12IO1SCR 1.2KV 49A TO247AD |
255 |
|
![]() Tabla de datos |
- | TO-247-3 | Tube | Active | 1.2 kV | 1 V | 55 mA | 1.63 V | 30 A | 49 A | 100 mA | 50 µA | 400A, 430A | Standard Recovery | -40°C ~ 150°C | - | - | Through Hole | TO-247AD |
![]() |
TN4050HP-12WY1200 V, 40 A AUTOMOTIVE GRADE AE |
1,221 |
|
![]() Tabla de datos |
- | TO-247-3 | Tube | Active | 1.2 kV | 1.3 V | 50 mA | 1.55 V | 25 A | 40 A | 100 mA | 5 µA | 400A, 440A | Standard Recovery | -40°C ~ 150°C (TJ) | Automotive | AEC-Q101 | Through Hole | TO-247-3 |
|
BTW68-800RGSCR 800V 30A TOP3 |
722 |
|
![]() Tabla de datos |
- | TOP-3 | Tube | Active | 800 V | 1.5 V | 50 mA | 2.1 V | 19 A | 30 A | 75 mA | 20 µA | 400A, 420A | Standard Recovery | -40°C ~ 125°C | - | - | Through Hole | TOP3 |
![]() |
S4055NRPSCR 400V 55A TO263 |
1,643 |
|
![]() Tabla de datos |
- | TO-263-3, D2PAK (2 Leads + Tab), TO-263AB | Tape & Reel (TR) | Active | 400 V | 1.5 V | 40 mA | 1.8 V | 35 A | 55 A | 60 mA | 10 µA | 550A, 650A | Standard Recovery | -40°C ~ 125°C | - | - | Surface Mount | TO-263 (D2PAK) |
![]() |

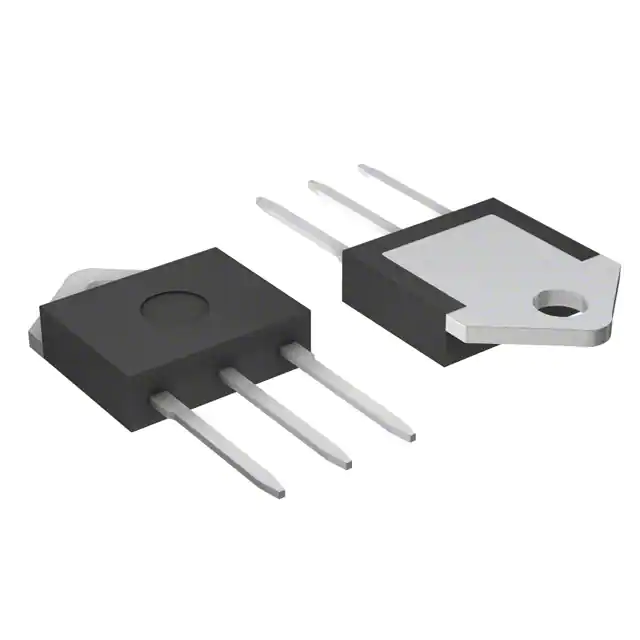

S6035KTPSCR 600V 35A TO218 |
146 |
|
![]() Tabla de datos |
- | TO-218-3 Isolated Tab, TO-218AC | Tube | Active | 600 V | 1.5 V | 40 mA | 1.8 V | 22 A | 35 A | 50 mA | 10 µA | 425A, 500A | Standard Recovery | -40°C ~ 125°C | - | - | Through Hole | TO-218 Isolated Tab |
|
BTW68-1200RGSCR 1.2KV 30A TOP3 |
323 |
|
![]() Tabla de datos |
- | TOP-3 | Tube | Active | 1.2 kV | 1.5 V | 50 mA | 2.1 V | 19 A | 30 A | 75 mA | 20 µA | 400A, 420A | Standard Recovery | -40°C ~ 125°C | - | - | Through Hole | TOP3 |
![]() |
S8035KTPSCR 800V 35A TO218 |
207 |
|
![]() Tabla de datos |
- | TO-218-3 Isolated Tab, TO-218AC | Tube | Active | 800 V | 1.5 V | 40 mA | 1.8 V | 22 A | 35 A | 50 mA | 20 µA | 425A, 500A | Standard Recovery | -40°C ~ 125°C | - | - | Through Hole | TO-218 Isolated Tab |
![]() |
SJ6040N2RPSCR 600V 40A TO263 |
529 |
|
![]() Tabla de datos |
SJxx40xx | TO-263-3, D2PAK (2 Leads + Tab), TO-263AB | Tape & Reel (TR) | Active | 600 V | 1.5 V | 15 mA | 1.7 V | 25 A | 40 A | 50 mA | 10 µA | 430A, 520A | Standard Recovery | -40°C ~ 150°C (TJ) | - | - | Surface Mount | TO-263 (D2PAK) |
![]() |

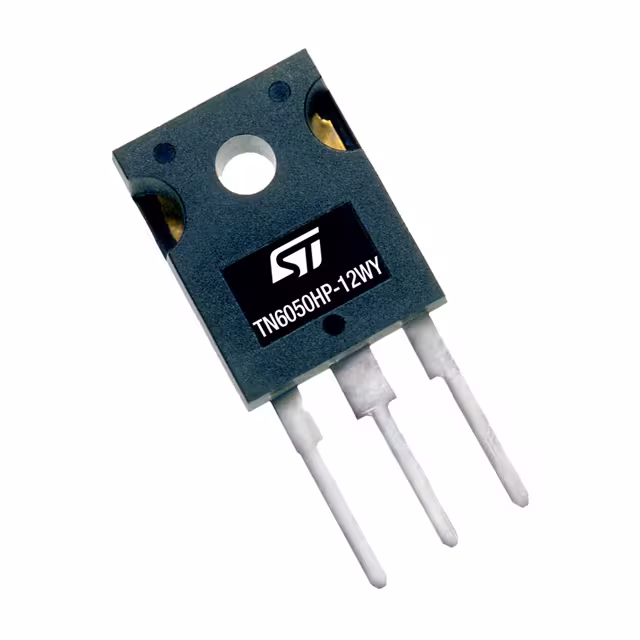

TN6050HP-12WYAVAILABLE IN TO-247 HIGH POWER P |
211 |
|
![]() Tabla de datos |
ECOPACK®2 | TO-247-3 | Tube | Active | 1.2 kV | 1.3 V | 50 mA | 1.5 V | 38 A | 60 A | 100 mA | 5 µA | 600A, 660A | Standard Recovery | -40°C ~ 150°C (TJ) | Automotive | AEC-Q101 | Through Hole | TO-247-3 |
